YJ-TC195-100W-5D

功率：80W
色温：6000K
输入电压：AC 220-240V 50Hz
Retail price
0.0
元
Market price
0.0
元
Number of views:
1011
Product serial number
Category
LED Explosion-proof lamp without driving light source module
Quantity
-
+
Stock:
0
1
Product Description
Technical Parameters
Recommendations

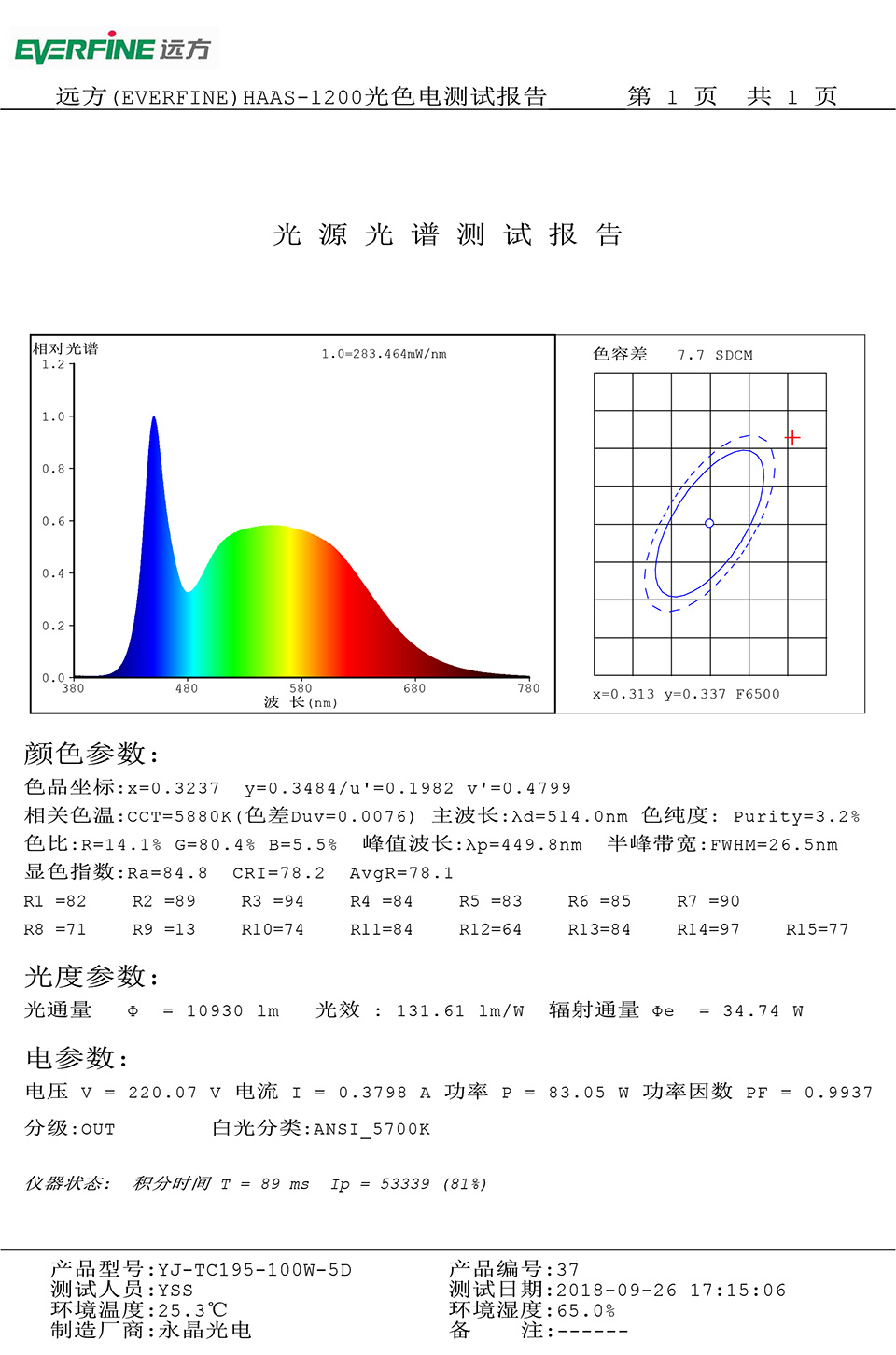

Testing Report

产品特性

● 线性恒流IC控制，光电一体化，性能稳定、可靠、长 寿命。 ● 采用PCT 2835贴片LED灯珠，显色指数大于80。
● 五段恒功率集成电路设计，输入电压220-240VAC之 间波动时功率变化率±10%范围内； ● 无EMI，可通过CCC、CE、EMC、LVD、SAA、RoHS 等认证。
具有恒功率过电压、 电流保护功能。 ● 无紫外线、电磁波辐射。
● 过温保护功能，基板温度过高时，IC会自动降低输出 电流控制基板的温升。 ● PCB尺寸可根据客户要求定制开发。
● 低谐波，THD <15% ● 高功率因数，PF > 0.99



产品适用范围

● LED防爆灯等。 光电



Scan the QR code to read on your phone
We could not find any corresponding parameters, please add them to the properties table

产品技术参数

产品型号Type YJ-TC220-150W-5D 浪涌等级Surge Class 2KV
输入电压Input Voltage AC 220-240V   50Hz 显色指数Color rendering index 80
输入电流Input Current 0.36A 光效Luminous Efficiency 130lm/W
功率Power 80W 色温Color Temperature 6000K
功率因数Power Factor 0.99 导热系数Thermal Conductivity 1.5W/m.K
谐波THD <15% 尺寸Size Φ195mm*1.5mm
绝缘等级Insulation Class ACW>1.5KV 工作温度Operating Temperature -20~45°C



使用建议

1.本产品具有过温保护功能，整灯温度过高时，IC会自动降低功率控制温升，建议选用合格的优质散热器。环境温度25℃时，基板表面测温点Tc温度应<60℃；环境温度50℃时，Tc<85℃。

2.工矿灯、投光灯、路灯等大功率投射灯具光效以分布光度计为准；球泡灯、灯管等光效以积分球为准。

3.安装灯具时，要在基板底部均匀地涂抹导热硅脂，提高灯具的散热能力。

4.灯具接线时要注意，每个灯具的导线线芯最小截面用电规格需要符合国家有关规程规范，接线后应该缠绕防漏电胶布，不得出现线路裸露、接触不良等情况。

5.灯具接地保护，必须有灯具专用接地螺丝并加垫圈和弹簧垫圈压紧。

6.要明确灯具使用电压范围，防止输入电压不当造成灯具损坏，不得带电操作。

7.如若灯具反光罩是金属材质，注意爬电距离，可在元器件表面打绝缘胶。

8.安装透镜时请注意避免透镜与LED碰撞，防止LED磨损与脱落。

9.灯具在户外使用时，建议加防雷模块，预防雷击时对灯具造成损坏。
