220V 70W Thyristor three-stage dimming plant lamp

专利恒流IC控制器,光电一体化
内置740V高压mos
三星LM301B灯珠+730nm、660nm双芯片灯珠
兼容主流品牌调光器,调光平滑无闪烁
Retail price
0.0
Market price
0.0
Number of views:
1008
Product serial number
Quantity
-
+
Stock:
0
1
Product Description
Technical Parameters
Recommendations

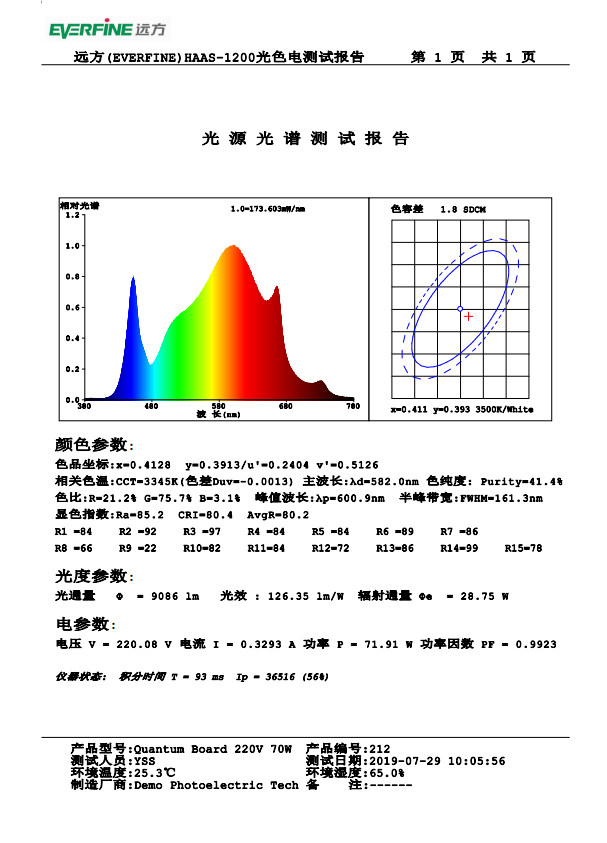

Testing Report

产品特性

● 线性恒流IC控制,光电一体化,性能稳定、可靠、长寿命。 ● 采用EMC 3030贴片LED灯珠,显色指数大于80。
● 三段恒功率集成电路设计,输入电压220-240VAC之间波动时功率变化率±5%范围内; ● 无EMI,可通过CCC、CE、EMC、LVD、SAA、RoHS等认证。
具有恒功率过电压、电流保护功能。    ● 无紫外线、电磁波辐射。
● 过温保护功能,基板温度过高时,IC会自动降低输出电流控制基板的温升。   ● PCB尺寸可根据客户要求定制开发。



产品适用范围

● LED调光植物生长灯等。 光电



Scan the QR code to read on your phone
We could not find any corresponding parameters, please add them to the properties table

产品技术参数

产品型号Type Quantum Board 220V 浪涌等级Surge Class 2KV
输入电压Input Voltage AC 220-240V   50Hz 显色指数Color rendering index 80
输入电流Input Current 0.32A 光效Luminous Efficiency 125lm/W
功率Power 70W 色温Color Temperature 3000K
功率因数Power Factor / 导热系数Thermal Conductivity 1.5W/m.K
谐波THD / 尺寸Size 235mm*125mm*1.6mm
绝缘等级Insulation Class ACW>2KV 工作温度Operating Temperature -20~45°C



使用建议

1.本产品具有过温保护功能,整灯温度过高时,IC会自动降低功率控制温升,建议选用合格的优质散热器。环境温度25℃时,基板表面测温点Tc温度应<60℃;环境温度50℃时,Tc<85℃。

2.工矿灯、投光灯、路灯等大功率投射灯具光效以分布光度计为准;球泡灯、灯管等光效以积分球为准。

3.建议在螺丝底部使用绝缘垫片。
