- Commodity name: NK8208
- Commodity ID: NK8208
NK8208是一种针对供电电压大幅波动而提供的一种高性/价比的 LED 照明电源集成电路,可在大电压范围内保持恒流特性及具有过功率保护功能。适合于 AC110 伏或 AC220 伏供电的 LED 球炮灯、 日光灯、平板灯等。具有负温度系数,在高温和大电流下可实现自动保护; 适用于汽车、工业和广告牌等高可靠 LED 照明的场合;
NK8208 LED 照明驱动集成电路
电路简介
NK8208是一种针对供电电压大幅波动而提供的一种高性/价比的 LED 照明电源集成电路,可在大电压范围内保持恒流特性及具有过功率保护功能。适合于 AC110 伏或 AC220 伏供电的 LED 球炮灯、 日光灯、平板灯等。具有负温度系数,在高温和大电流下可实现自动保护; 适用于汽车、工业和广告牌等高可靠 LED 照明的场合;符合 RoHS 要求。
NK8208可并联使用。
特点:
■最高工作电压 AC300V,电流可调
■抗电网浪涌电压冲击能力强
■温度保护功能
■应用简洁方便
■符合 RoHS
■可用于 AC110V/AC220V 供电系统
应用:
■汽车领域:侧镜显示、灯柱、显示和背光等
■交流照明面板、标牌显示、装饰灯、通道指示
■开关维持电流控制
■家用或工业用 LED 球泡灯、日光灯、工矿灯等。
Key words:- led
- 照明
- 电压
- 显示
- 汽车
- 集成电路
- 电流
-
极限参数:
u ESD(人体静电模型): 2000V
u 极限工作电压:AC 300V
u 极限工作电流:100mA
电特性参数 (TA = 25°C )
特性
Symbol
Min
Typ
Max
Unit
稳态电流 @ Vak = 6.5 V Radj=10Ω
Iak
55
60
65
mA
饱和电压
Voverhead
8
V
基准电压
Vref
0.6
V
导通时间
Ton
20
ns
输出电流调整
Iak=0.6V/Radj
下面图示为 25℃环境时的伏-安特性及温度特性图
下图为一种应用的输出电流 40mA 时的芯片温度特性曲线
-
NK8208驱动LED照明基本应用示例:

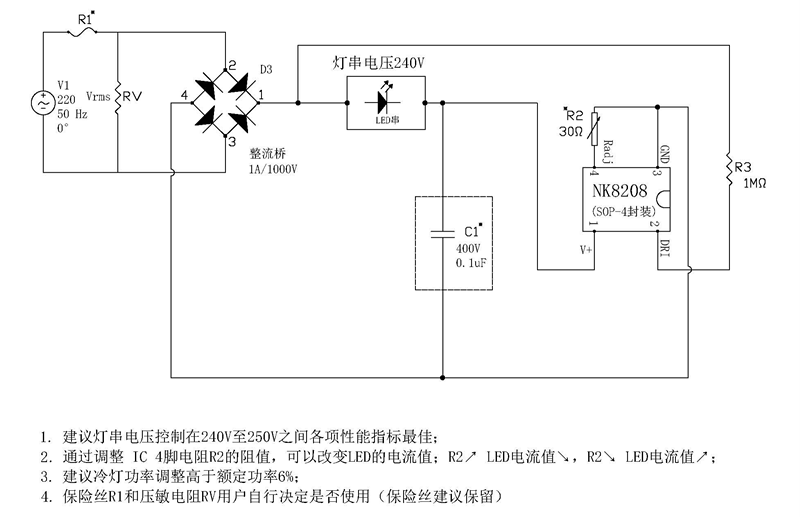

示例1:NK8208 3W长寿命无电解电容无电感方案。PF=0.93,η=0.83

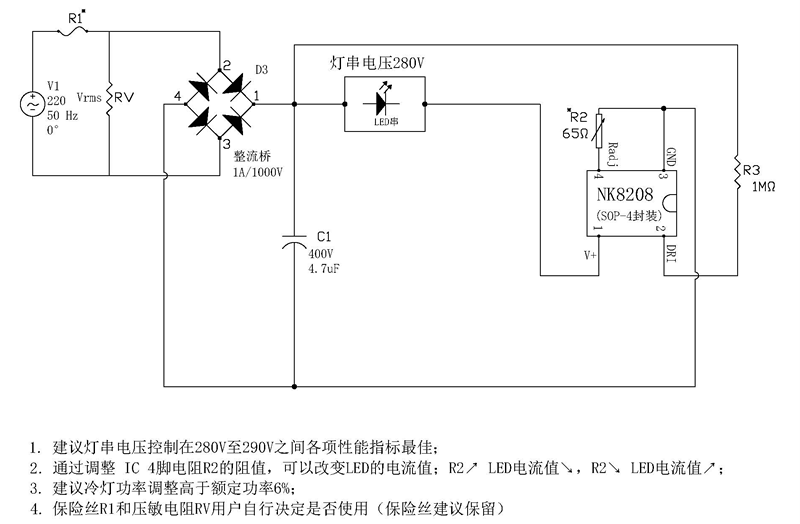

示例2:NK8208 3W无频闪方案,PF=0.5,η=0.9

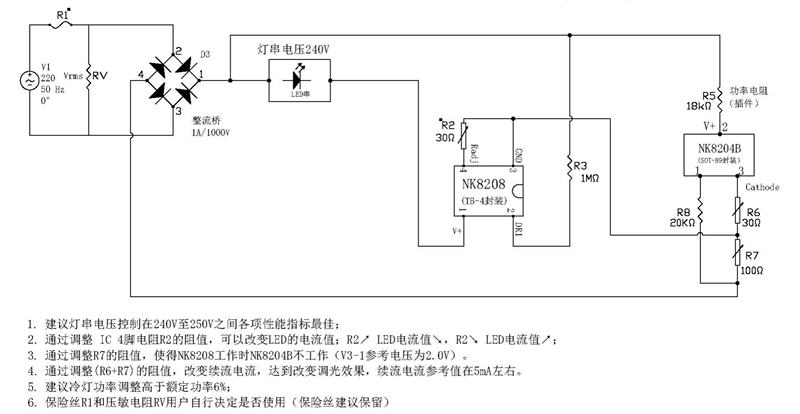

示例3:NK8208 + NK8204B 3W长寿命SCR调光方案
