NK8204

NK8204(CCR)是根据专利技术集成的LED照明驱动电路,应用非常简洁,最高耐压可达650V。 NK8204( CCR )开关速度很快。其 Radj 端可调整最大峰值电流或输出功率,可用于高边或低边驱动。其A/K端可承受高电压所以可广泛应用于汽车、工业及消费类产品。

产品咨询:

  • Product Description
  • Technical Parameters
  • Recommendations
  • Testing Report
    • Commodity name: NK8204
    • Commodity ID: 1037645588792696832

    NK8204(CCR)是根据专利技术集成的LED照明驱动电路,应用非常简洁,最高耐压可达650V。 NK8204( CCR )开关速度很快。其 Radj 端可调整最大峰值电流或输出功率,可用于高边或低边驱动。其A/K端可承受高电压所以可广泛应用于汽车、工业及消费类产品。

    可调恒流(CCR)LED照明驱动专用集成电路

    NK8204(CCR)是根据专利技术集成的LED照明驱动电路,应用非常简洁,最高耐压可达650V。

    NK8204( CCR )开关速度很快。其 Radj 端可调整最大峰值电流或输出功率,可用于高边或低边驱动。其A/K端可承受高电压所以可广泛应用于汽车、工业及消费类产品。

    特点:

    采用功率封装

     使用电压范围宽:DC 7V-600V

    可瞬态导通

    对电网瞬态电压进行抑制

    输出电流(功率)可调

     特种高压工艺制造

      符合 RoHS

    无需电感/电容,理论工作寿命可达LED的寿命

    应用非常简洁和适合于微型化。

    直接适用于PWM或可控硅调光器(无高压大电解电容应用时),不增加额外成本

    应用:

    汽车

    交流照明板、显示信号灯、各种LED照明

      继电器软接触

    Key words:
    • 照明
    • led
    • 驱动
    • 电压
    • 应用
    • 高压
    • 汽车
    • 寿命
    • 电流
  • 封装及管脚:



     SOT-89:    TO-252:



    极限值 (TA = 25°C unless otherwise noted)



    额定值

    符号

    单位

    阳极阴极

    电压

    VAK Max.600

    V

    最高结温

    TJ

     +150

        ℃

    工作环境温度

    Top

    -40to +85



    电特性(TA=25℃)



    特性

    符号

    Min.

    Typ.

    Max.

    Unit

    稳态恒流电流

    Vak=20V Radj=50Ω

    IAK



    100

    -

    mA

    等效电容VAK=7.5V

    C



    17



    pF

    等效电容VAK=0V,f=1MHz

    C



    70



    pF



    关断电压

    A档V3-1

    1.8



    2.1

    V

    B档V3-1

    2.1



    2.4

    V

    C档V3-1

    2.4



    2.7

    V

    取样电阻-电流曲线:





  • 基本应用示意图:

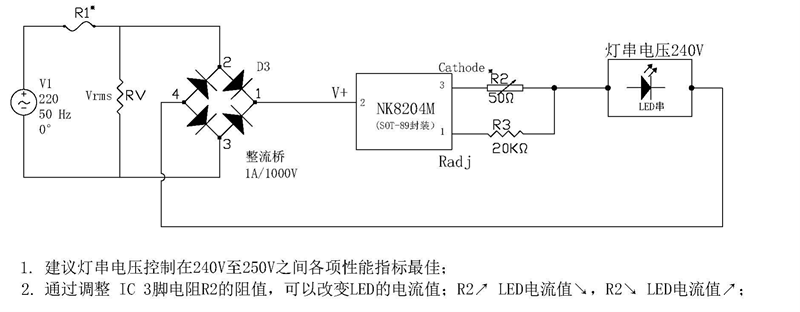

    示例1:NK8204M 3W长寿命高功率因数无电容电感方案,R2调整输出功率

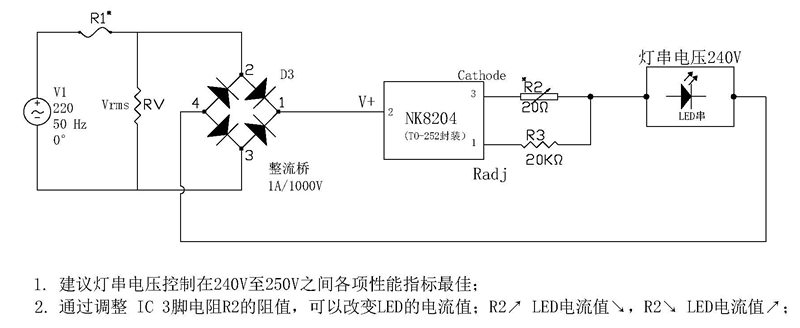

    示例2:NK8204 5W长寿命高功率因数无电容电感方案,R2调整输出功率
