NK8202B

NK8202B是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路，可在大电压范围内保持恒流特性。适合于AC110伏或AC220伏供电的10W以上大功率LED球炮灯、日光灯、平板灯等应用。具有负温度系数，在高温和大电流下可实现自动保护。
Retail price
0.0
元
Market price
0.0
元
Number of views:
1014
Product serial number
NK8202B
Category
Yongjing IC
Quantity
-
+
Stock:
0
1
产品描述
Technical Parameters
Recommendations
Testing Report

电路简介

     NK8202B是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路，可在大电压范围内保持恒流特性。适合于AC110伏或AC220伏供电的10W以上大功率LED球炮灯、日光灯、平板灯等应用。具有负温度系数，在高温和大电流下可实现自动保护。

特点：

■最高工作电压 AC350V，电流可调.

■可调光.

■抗电网浪涌电压冲击能力强.

■温度保护功能.

■应用简洁方便.

■符合RoHS

■可用于AC110V/AC220V供电系统

应用：

■汽车领域：侧镜显示、灯柱、显示和背光等

■交流照明面板、标牌显示、装饰灯、通道指示

■开关维持电流控制

■家用或工业用LED球泡灯、日光灯、工矿灯等。

Keyword:
nk8202b
电压
显示
应用
led
电流
一种
照明
日光灯
供电
Scan the QR code to read on your phone
We could not find any corresponding parameters, please add them to the properties table

极限参数：



特性

Symbol

Min

Typ

Max

Unit

AC输入电压 (LED负载240V)

VACmax





350

V

ESD(人体静电模型)

ESD

2000





V

工作电流(DC)

Imax





150

mA

环境温度

Top

-40



85

℃

最高结温

Tj





150

℃

电参数特性（TA = 25°C）：



特性

Symbol

Min

Typ

Max

Unit

稳态电流 @ Vak = 6.5 V Radj=4.7Ω

Iak

110

120

130

mA

EN输入高电平(Pin3)

Vih

0.8





V

饱和电压

Voverhead





8

V

基准电压

Vref



0.6



V

导通时间

Ton



20



ns

输出电流调整

Iak=0.6V/Radj



NK8202B驱动LED照明基本应用示例:

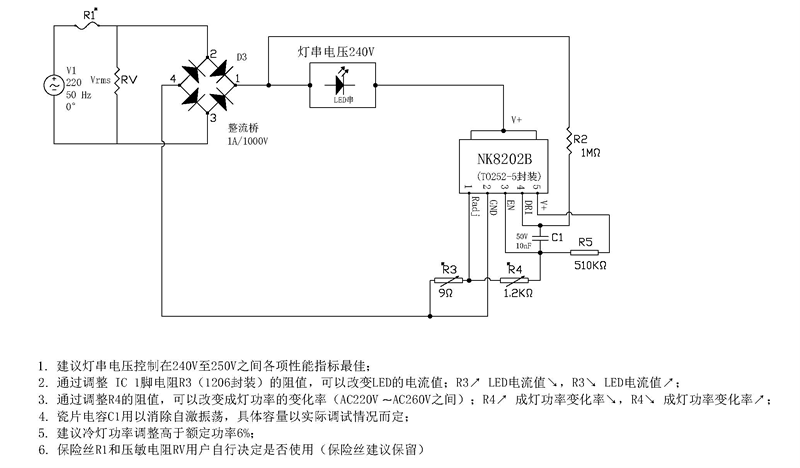

示例1：NK8202B 12W长寿命、恒功率使用方案，R3调整输出功率，R4调整输出功率变化率。



示例2：NK8202B 16W效率90>％无频闪、恒功率使用方案，R3调整输出功率，R4调整功率变化率。



示例3：NK8202B 12W长寿命高功率因数无电解电容电感使用方案，R3调整输出功率
