NK8201B
Category:
- Product Description
- Technical Parameters
- Recommendations
- Testing Report
-
- Commodity name: NK8201B
- Commodity ID: NK8201B
电路简介: NK8201B是一种高性/价比的LED照明电源集成电路,可在较大的电压范围内保持恒流特性,适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等。具有负温度系数,在高温和大电流下可实现自动保护。 NK8201B可作为高边或低边驱动使用。阳极和阴极之间可承受很高的电压,因此适用于汽车、工业和广告牌等高可靠LED照明的场合。
电路简介:
NK8201B是一种高性/价比的LED照明电源集成电路,可在较大的电压范围内保持恒流特性,适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等。具有负温度系数,在高温和大电流下可实现自动保护。
NK8201B可作为高边或低边驱动使用。阳极和阴极之间可承受很高的电压,因此适用于汽车、工业和广告牌等高可靠LED照明的场合。
特点:
高可靠微型化封装DFN-8(3.3mm*3.3mm)
抗电网浪涌电压冲击能力强
温度保护功能
应用简洁方便
符合RoHS
可用于AC110V/AC220V供电系统
应用:
汽车领域:侧镜显示、灯柱、显示和背光等
交流照明面板、标牌显示、装饰灯、通道指示
开关维持电流控制
家用或工业用LED球泡灯、日光灯
管脚排列:
封装形式: FDFN-8
Key words:- nk8201b
- led
- 照明
- 电压
- 汽车
- 封装
- 日光灯
-
极限参数:
特性
Symbol
Min
Typ
Max
Unit
AC输入电压 (LED负载240V)
VACmax
300
V
ESD(人体静电模型)
ESD
8000
V
工作电流(DC)
Imax
100
mA
环境温度
Top
-40
85
℃
最高结温
Tjmax
150
℃
电特性参数(TA = 25℃)
特性
Symbol
Min
Typ
Max
Unit
稳态电流 @ Vak = 6.5 V Radj=10Ω
Iak
55
60
65
mA
饱和电压
Voverhead
8
V
基准电压
Vref
0.6
V
导通时间
Ton
20
ns
输出电流调整
Iak=0.6V/Radj
-

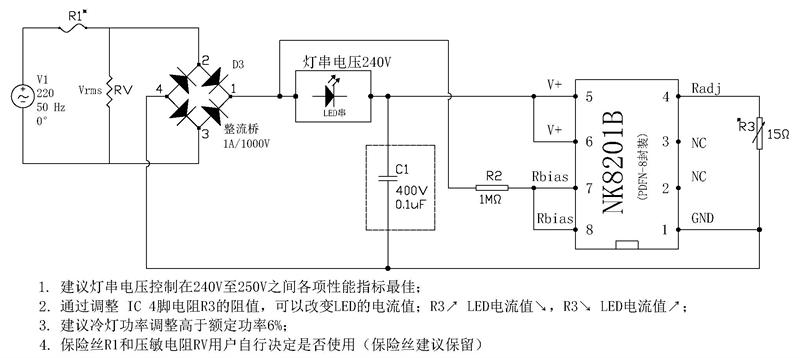

示例1: 7W无电解电容长寿命方案举例(PF=0.93,η=0.83)

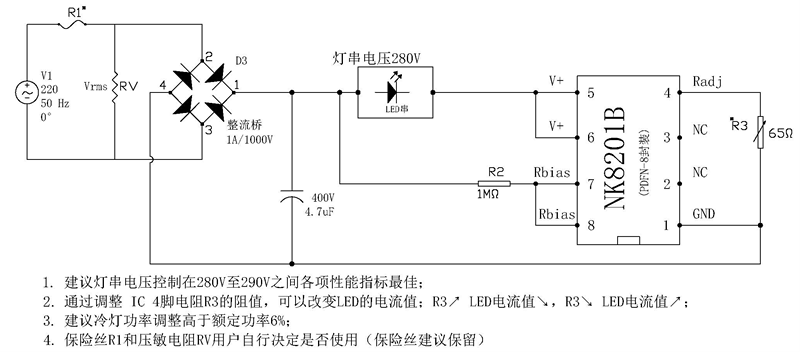

示例2:3W无频闪电源方案(PF=0.5,η=0.9)若要将PF提高,改用“填谷”电路后PF=0.75左右。

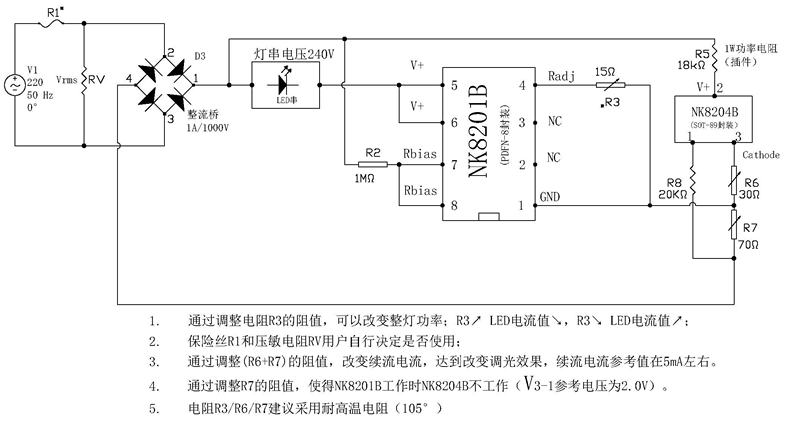

示例3:7W可调光电源方案(适用于可控硅调光)
