NK8202D
Category：
- Product Description
- Technical Parameters
- Recommendations
- Testing Report
-
- Commodity name: NK8202D
- Commodity ID: 1037645710050025472
NK8202D是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路，可在大电压范围内保持恒流特性及具有过功率保护功能。适合于AC110伏或AC220伏供电的18W以上大功率LED球炮灯、日光灯、平板灯等应用。具有负温度系数，在高温和大电流下可实现自动保护。
NK8202D LED照明驱动集成电路
NK8202D是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路，可在大电压范围内保持恒流特性及具有过功率保护功能。适合于AC110伏或AC220伏供电的18W以上大功率LED球炮灯、日光灯、平板灯等应用。具有负温度系数，在高温和大电流下可实现自动保护。
特点：
u 最高工作电压 AC350V，电流可调
u 可调光
u 抗电网浪涌电压冲击能力强
u 温度保护功能
u 应用简洁方便
u 符合RoHS
u 可用于AC110V/AC220V供电系统
应用：
u 汽车领域：侧镜显示、灯柱、显示和背光等
u 交流照明面板、标牌显示、装饰灯、通道指示
u 开关维持电流控制
u 家用或工业用LED球泡灯、日光灯、工矿灯等。
Key words:- 电压
- 应用
- led
- 集成电路
- 照明
-
极限参数：
特性
Symbol
Min
Typ
Max
Unit
AC输入电压 (LED负载240V)
VACmax
350
V
ESD(人体静电模型)
ESD
2000
V
工作电流(DC)
Imax
200
mA
环境温度
Top
-40
85
℃
最高结温
Tjmax
150
℃
电特性参数（TA=25℃）
特性
Symbol
Min
Typ
Max
Unit
稳态电流 @ Vak = 6.5 V Radj=4.7Ω
Iak
110
120
130
mA
EN输入高电平(Pin3)
Vih
0.8
V
饱和电压
Voverhead
8
V
基准电压
Vref
0.6
V
导通时间
Ton
20
ns
输出电流调整
Iak=0.6V/Radj
-
典型应用

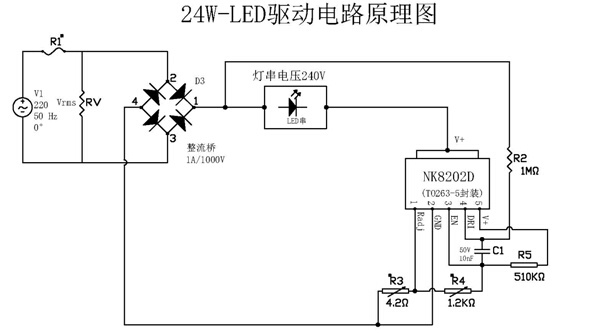

1. 24W长寿命方案原理图

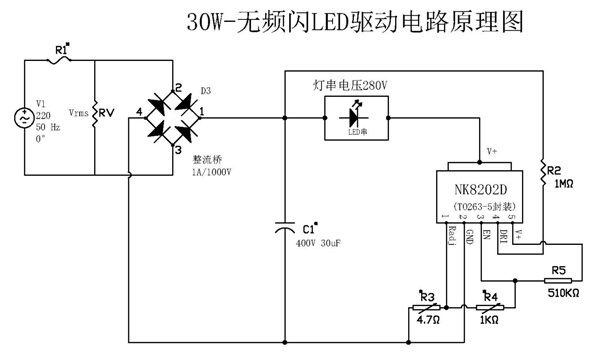

2. 30W无频闪方案原理图
