NK8201

NK8201是一款针对供电电压大幅波动而提供的一种高性/价比LED照明电源集成电路,可在较大电压范围内保持恒流特性。除了DC输入应用外,适合于AC110V或AC220V供电的LED球炮灯、日光灯、平板灯尤其是各种灯丝灯的应用。具有负温度系数,在高温和大电流下可实现自动保护。
Retail price
0.0
Market price
0.0
Number of views:
1007
Product serial number
Category
Yongjing IC
Quantity
-
+
Stock:
0
1
产品描述
Technical Parameters
Recommendations
Testing Report



NK8201 LED照明驱动集成电路

NK8201是一款针对供电电压大幅波动而提供的一种高性/价比LED照明电源集成电路,可在较大电压范围内保持恒流特性。除了DC输入应用外,适合于AC110V或AC220V供电的LED球炮灯、日光灯、平板灯尤其是各种灯丝灯的应用。具有负温度系数,在高温和大电流下可实现自动保护。

NK8201为高边或低边驱动使用。阳极和阴极之间可承受很高的电压,用于汽车、工业和广告牌等高可靠LED照明的场合。

特点:

高可靠微型化封装DFN-8(3.3mm*3.3mm).

电网浪涌电压冲击能力强

温度保护功能

应用简洁方便

符合RoHS

可用于AC110V/AC220V供电系统

应用

汽车领域:侧镜显示、灯柱、显示和背光等

交流照明面板、标牌显示、装饰灯、通道指示

开关维持电流控制

家用或工业用LED球泡灯、日光灯

Keyword:
照明
电压
应用
显示
汽车
集成电路
Scan the QR code to read on your phone
We could not find any corresponding parameters, please add them to the properties table

极限参数:

特性

Symbol

Min

Typ

Max

Unit

AC输入电压 (LED负载240V)

VACmax





300

V

ESD(人体静电模型)

ESD

8000





V

工作电流(DC)

Imax





100

mA

环境温度

Top

-40



85

最高结温

Tjmax





150

特性参数(TA = 25℃)



特性

Symbol

Min

Typ

Max

Unit

稳态电流 @ Vak = 6.5 V Radj=10Ω

Iak

55

60

65

mA

饱和电压

Voverhead





8

V

基准电压

Vref



0.6



V

导通时间

Ton



20



ns

输出电流调整

Iak=0.6V/Radj



典型应用

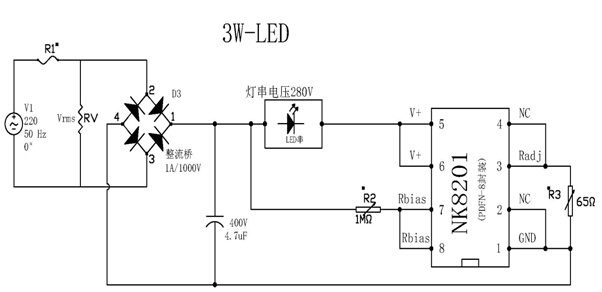

1.       3W无频闪方案应用原理

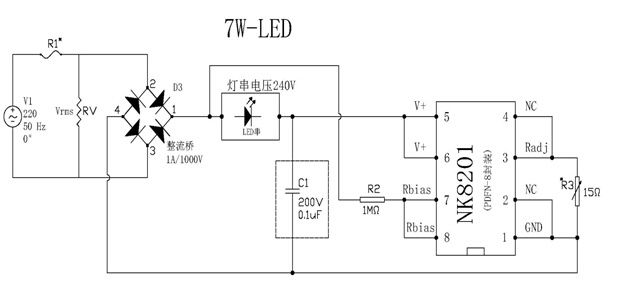

2.      7W长寿命方案应用原理图
