NK8206

Retail price
0.0
Market price
0.0
Number of views:
1010
Product serial number
Quantity
-
+
Stock:
0
1
产品描述
Technical Parameters
Recommendations
Testing Report

NK8206是一款针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路,可在较大电压范围内保持恒流特性及具有过功率保护功能。除了DC输入应用外,适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等的应用。具有负温度系数,在高温和大电流下可实现自动保护。
可承受很高的电压,因此适用于汽车、工业和广告牌等高可靠LED照明的场合。具有耐高温和苛刻环境的封装形式,符合RoHS要求。



封装形式: ESOP8



特点:

■可调光.有2个智能控制端口,可接可见光、人体红外及微波控制信号
■最高工作电压 AC350V,电流可调.
■可调光.
■可用于AC110V/AC220V供电系统
■可并联使用.



极限参数:

■  ESD(人体静电模型): 8000V
■  极限工作电压:AC 350V(NK8206A)
■  极限工作电流:100mA



典型应用

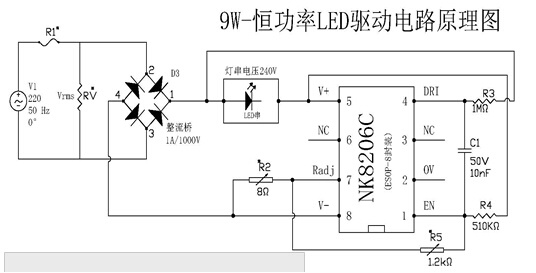

1.         9W恒功率方案原理图

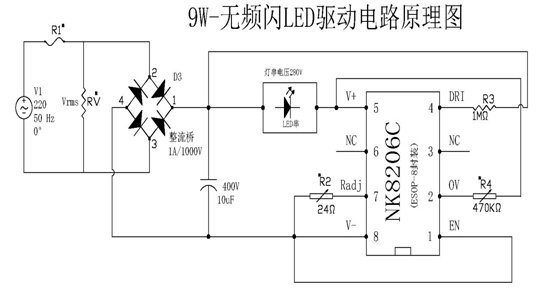

2.         9W无频闪方案原理图
