NK8202
Category:
- Product Description
- Technical Parameters
- Recommendations
- Testing Report
-
- Commodity name: NK8202
- Commodity ID: NK8202
NK8202是一款针对供电电压大幅波动而提供的一种高性/价比的LED照明电源控制集成电路,与MOS管或功率三极管组合使用后,可在较大电压范围内保持恒流特性及具有过功率保护功能。除了DC输入应用外,适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等的应用。具有负温度系数,在高温和大电流下可实现自动保护。 具有耐高温和苛刻环境的封装形式,符合RoHS要求。
NK8202 LED驱动控制集成电路
NK8202是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明驱动电源控制集成电路,与高压MOS管或高压晶体管组合使用后,可在大电压范围内保持恒流特性及具有过功率保护功能。适合于AC110伏或AC220伏供电的LED球泡灯、日光灯、平板灯等。具有负温度系数,在高温和大电流下可实现自动保护。
NK8202应用方案在电网电压很高时,如AC300V以上,使LED照明电源的供电功率衰减到安全水平。可承受很高的电压,适用于汽车、工业和广告牌等高可靠LED照明的场合。
特点:
u 最高工作电压AC350V,电流可调
u 抗电网浪涌电压冲击能力强
u 温度保护功能
u 应用简洁方便
u 符合RoHS
u 可用于AC110V/AC220V供电系统
应用:
n 汽车领域:侧镜显示、灯柱、显示和背光等
n 交流照明面板、标牌显示、装饰灯、通道指示
n 开关维持电流控制
n 家用或工业用LED球泡灯、日光灯、工矿灯等。
-
电特性 (TA = 25°C )
特性
Symbol
Min
Typ
Max
Unit
稳态电流 @ Vak = 6.5 V Radj=10Ω
Iak
55
60
65
mA
EN输入高电平(Pin1)
Vih
0.8
V
饱和电压
Voverhead
8
V
基准电压
Vref
0.6
V
导通时间
Ton
20
ns
输出电流调整
Iak=0.6V/Radj

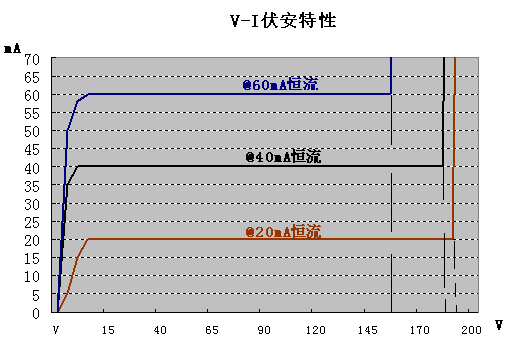

下面图示为25℃环境时的伏-安特性及温度特性图(击穿电压取决于外接功率管):
下图为一种应用的输出电流40mA时的芯片温度特性曲线(击穿电压取决于外接功率管):
-
典型应用

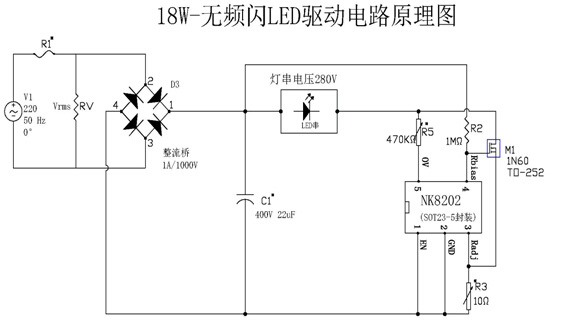

1. 18W无频闪方案原理图
2. 14W长寿命方案原理图
