GK138-80W

功率:80W
色温:5700K
输入电压:AC 220-240V 50Hz
Retail price
0.0
Market price
0.0
Number of views:
1010
Product serial number
Quantity
-
+
Stock:
0
1
Product Description
Technical Parameters
Recommendations

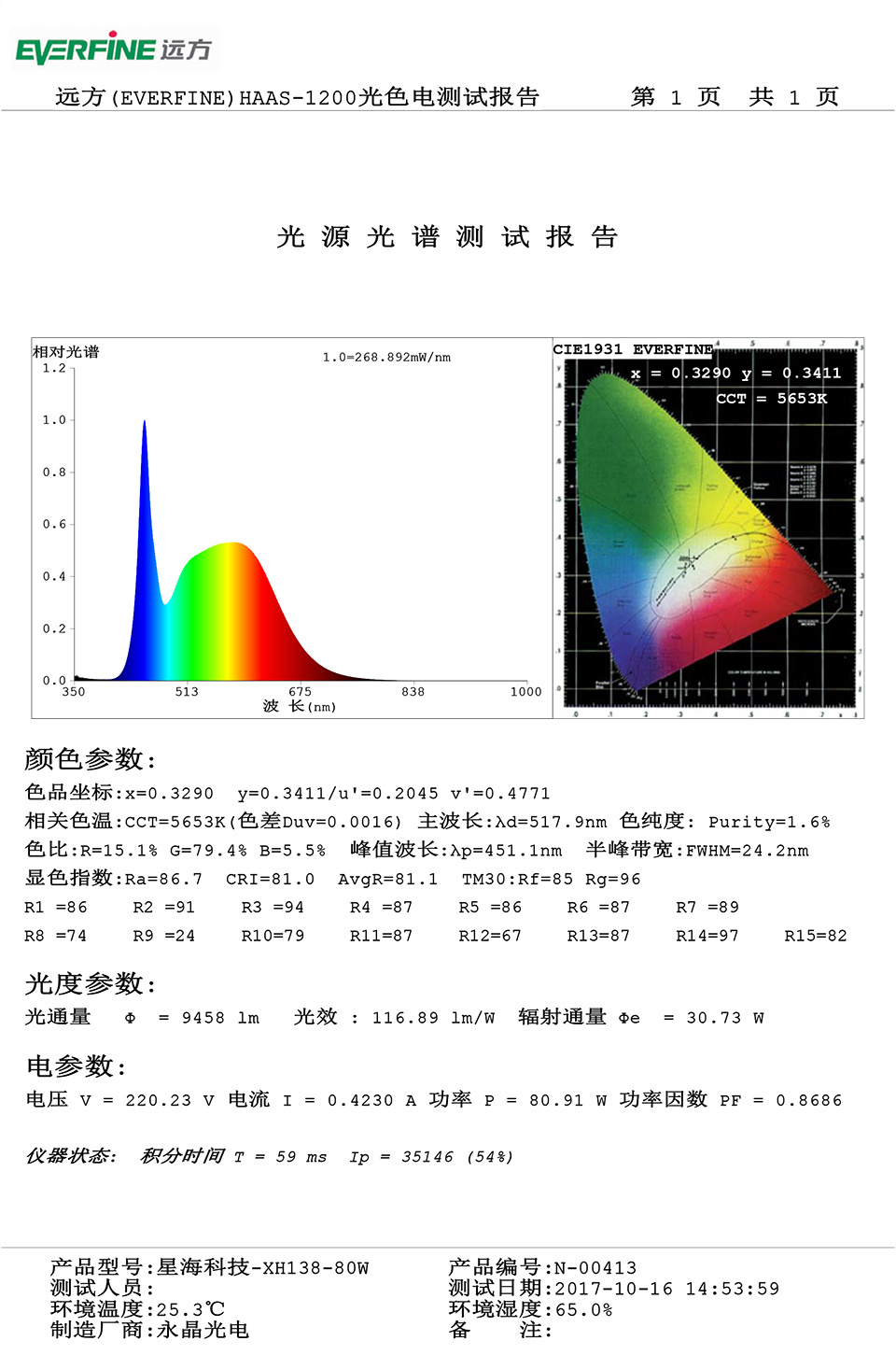

Testing Report

产品特性

● 线性恒流IC控制,光电一体化,性能稳定、可靠、长 寿命。 ● 采用PCT 2835贴片LED灯珠,显色指数大于80。
● 单段恒功率集成电路设计,输入电压220-240VAC之 间波动时功率变化率±5%范围内; ● 无EMI,可通过CCC、CE、EMC、LVD、SAA、RoHS 等认证。
具有恒功率过电压、 电流保护功能。 ● 无紫外线、电磁波辐射。
● 过温保护功能,基板温度过高时,IC会自动降低输出 电流控制基板的温升。 ● PCB尺寸可根据客户要求定制开发。



产品适用范围

● LED工矿灯等。 光电



Scan the QR code to read on your phone
We could not find any corresponding parameters, please add them to the properties table

产品技术参数

产品型号Type YJ-GK138-80W 浪涌等级Surge Class 2KV
输入电压Input Voltage AC 220-240V   50Hz 显色指数Color rendering index 80
输入电流Input Current 0.36A 光效Luminous Efficiency 115lm/W
功率Power 80W 色温Color Temperature 5700K
功率因数Power Factor / 导热系数Thermal Conductivity 1.5W/m.K
谐波THD / 尺寸Size Φ138mm*1.5mm
绝缘等级Insulation Class ACW>2KV 工作温度Operating Temperature -20~45°C



使用建议

1.本产品具有过温保护功能,整灯温度过高时,IC会自动降低功率控制温升,建议选用合格的优质散热器。环境温度25℃时,基板表面测温点Tc温度应<60℃;环境温度50℃时,Tc<85℃。

2.工矿灯、投光灯、路灯等大功率投射灯具光效以分布光度计为准;球泡灯、灯管等光效以积分球为准。

3.建议在螺丝底部使用绝缘垫片。
