RGB-18W-24VDC 户外景观灯

功率：6W
输入电压：DC 24V

Category：

LED低压灯具免驱动光组件

LED水下灯、地埋灯免驱动光源模组

产品咨询：

0510-88102118

Message
Products
  • Product Description
  • 技术参数
  • 使用建议

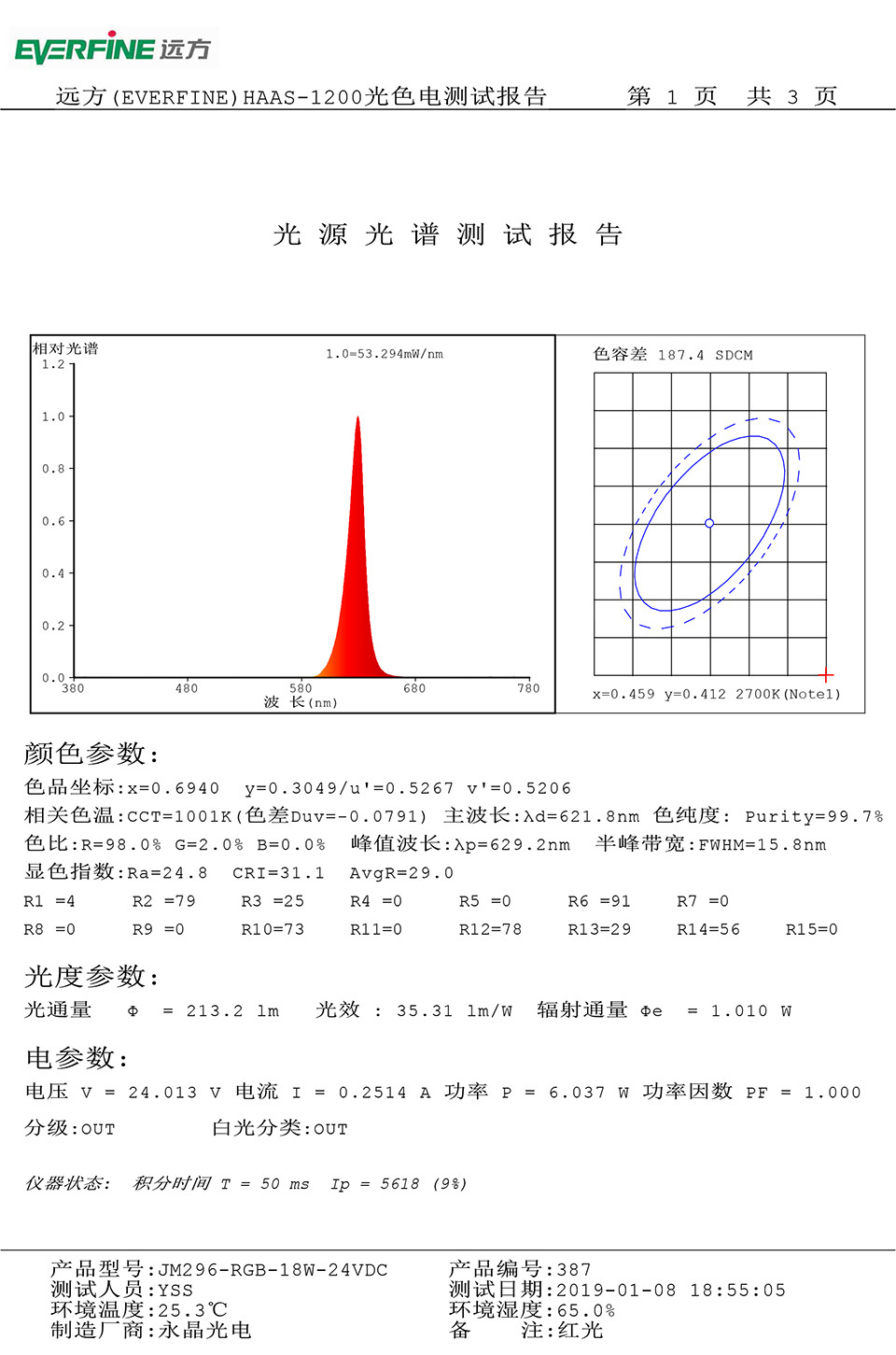

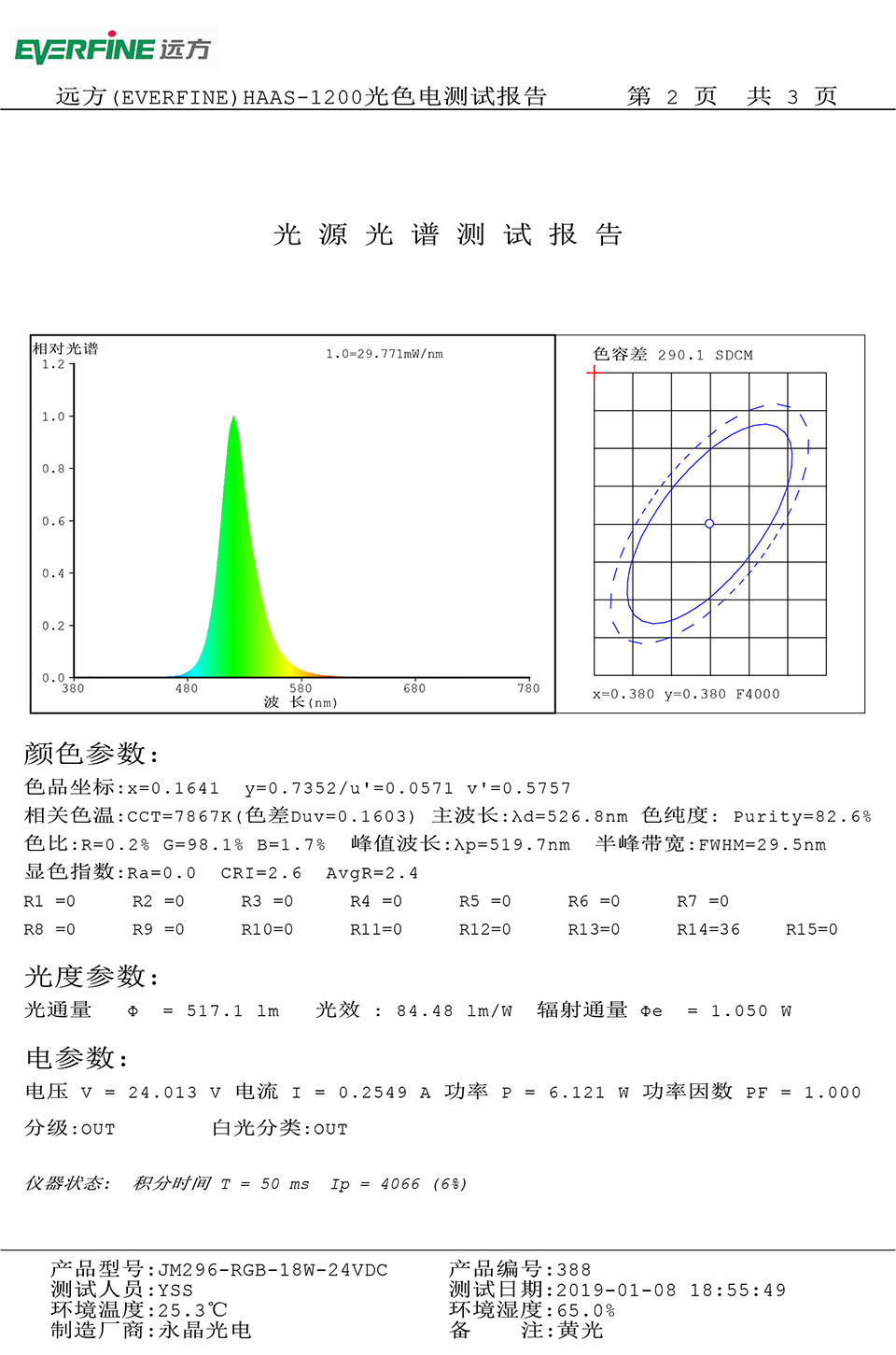

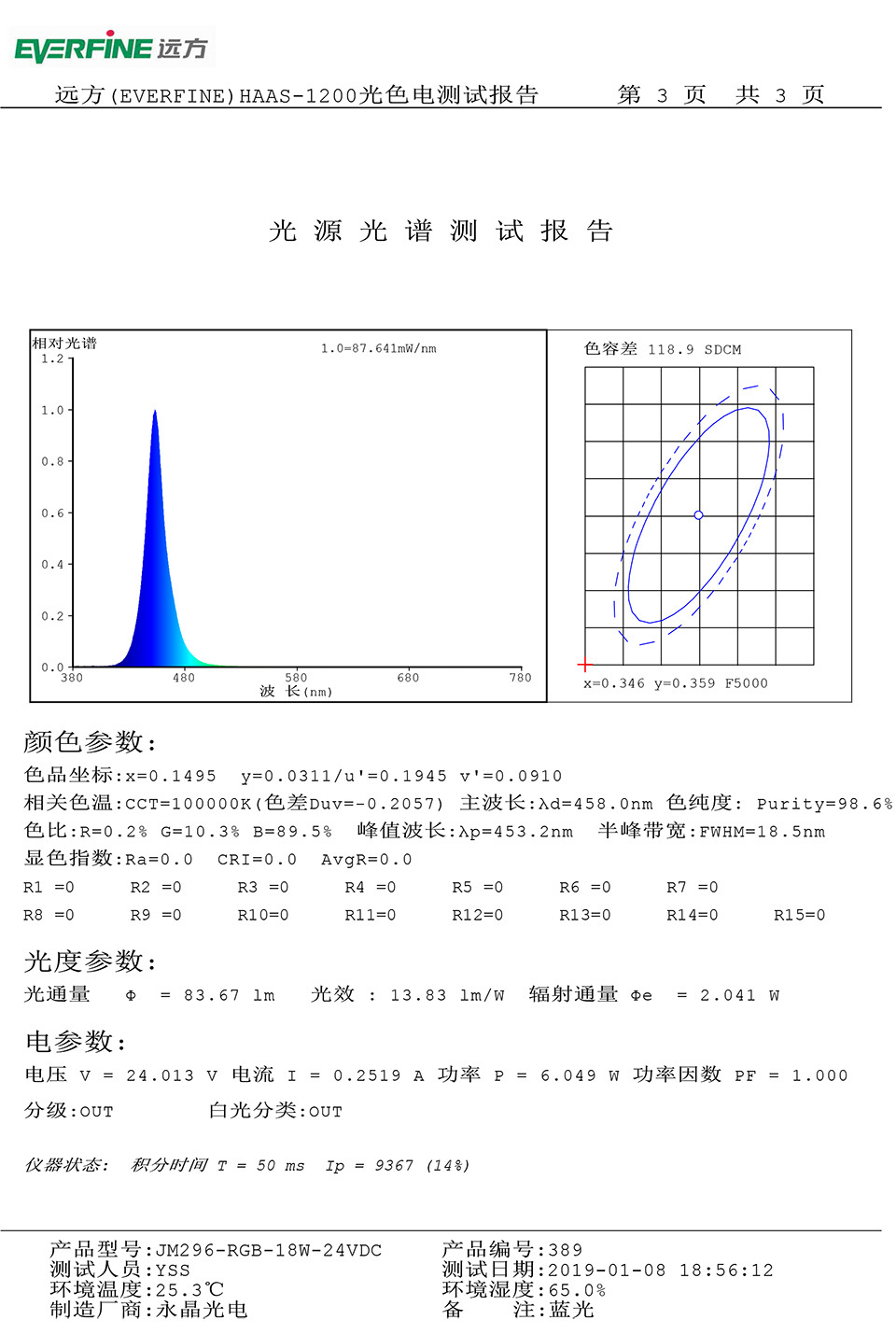

  • 测试报告
    • Commodity name: RGB-18W-24VDC 户外景观灯
    • Commodity ID: 1035498882928041984

    功率：6W<br> 输入电压：DC 24V

    产品特性

    ● 线性恒流IC控制，光电一体化，性能稳定、可靠、长寿命。 ● 采用EMC 5050贴片LED灯珠。
    ● 单段恒功率集成电路设计，输入电压24VDC时波动时功率变化率±10%范围内； ● 无EMI，可通过CCC、CE、EMC、LVD、SAA、RoHS等认证。
    具有恒功率过电压、电流保护功能。 ● 无紫外线、电磁波辐射。
    ● 过温保护功能，基板温度过高时，IC会自动降低输出电流控制基板的温升。    ● PCB尺寸可根据客户要求定制开发。



    产品适用范围

    ● LED景观灯等。 光电



  • 产品技术参数

    产品型号Type JM296-RGB-18W-24VDC 功率Power 6W
    输入电压Input Voltage DC 24V    输入电流Input Current 0.25A
    波长Wavelength     629.2nm（红光） 光效Luminous Efficiency     35lm/W
    519.7nm（绿光） 84lm/W
    453.2nm（蓝光） 13lm/W
    尺寸Size Φ296mm*148mm 导热系数Thermal Conductivity 1.6W/m.K
    显色指数Color rendering index / 工作温度Operating Temperature -20~45°C



  • 使用建议

    1.本产品具有过温保护功能，整灯温度过高时，IC会自动降低功率控制温升，建议选用合格的优质散热器。环境温度25℃时，基板表面测温点Tc温度应<60℃；环境温度50℃时，Tc<85℃。

    2.工矿灯、投光灯、路灯等大功率投射灯具光效以分布光度计为准；球泡灯、灯管等光效以积分球为准。

    3.安装灯具时，要在基板底部均匀地涂抹导热硅脂，提高灯具的散热能力。

    4.灯具接线时要注意，每个灯具的导线线芯最小截面用电规格需要符合国家有关规程规范，接线后应该缠绕防漏电胶布，不得出现线路裸露、接触不良等情况。

    5.灯具接地保护，必须有灯具专用接地螺丝并加垫圈和弹簧垫圈压紧。

    6.要明确灯具使用电压范围，防止输入电压不当造成灯具损坏，不得带电操作。

    7.如若灯具反光罩是金属材质，注意爬电距离，可在元器件表面打绝缘胶。

    8.安装透镜时请注意避免透镜与LED碰撞，防止LED磨损与脱落。

    9.灯具在户外使用时，建议加防雷模块，预防雷击时对灯具造成损坏。

  •
