NK8201
- Product Description
- 技术参数
- 使用建议
- 测试报告
-
- Commodity name: NK8201
- Commodity ID: 1035495340657958912
NK8201是一款针对供电电压大幅波动而提供的一种高性/价比LED照明电源集成电路，可在较大电压范围内保持恒流特性。除了DC输入应用外，适合于AC110V或AC220V供电的LED球炮灯、日光灯、平板灯尤其是各种灯丝灯的应用。具有负温度系数，在高温和大电流下可实现自动保护。
NK8201 LED照明驱动集成电路
NK8201是一款针对供电电压大幅波动而提供的一种高性/价比LED照明电源集成电路，可在较大电压范围内保持恒流特性。除了DC输入应用外，适合于AC110V或AC220V供电的LED球炮灯、日光灯、平板灯尤其是各种灯丝灯的应用。具有负温度系数，在高温和大电流下可实现自动保护。
NK8201可作为高边或低边驱动使用。阳极和阴极之间可承受很高的电压，适用于汽车、工业和广告牌等高可靠LED照明的场合。
特点：
u 高可靠微型化封装DFN-8（3.3mm*3.3mm）.
u 抗电网浪涌电压冲击能力强
u 温度保护功能
u 应用简洁方便
u 符合RoHS
u 可用于AC110V/AC220V供电系统
应用：
n 汽车领域：侧镜显示、灯柱、显示和背光等
n 交流照明面板、标牌显示、装饰灯、通道指示
n 开关维持电流控制
n 家用或工业用LED球泡灯、日光灯
Key words:- 照明
- 电压
- 应用
- 显示
- 汽车
- 集成电路
-
极限参数：
特性
Symbol
Min
Typ
Max
Unit
AC输入电压 (LED负载240V)
VACmax
300
V
ESD(人体静电模型)
ESD
8000
V
工作电流(DC)
Imax
100
mA
环境温度
Top
-40
85
℃
最高结温
Tjmax
150
℃
电特性参数(TA = 25℃)
特性
Symbol
Min
Typ
Max
Unit
稳态电流 @ Vak = 6.5 V Radj=10Ω
Iak
55
60
65
mA
饱和电压
Voverhead
8
V
基准电压
Vref
0.6
V
导通时间
Ton
20
ns
输出电流调整
Iak=0.6V/Radj
-
典型应用
1. 3W无频闪方案应用原理

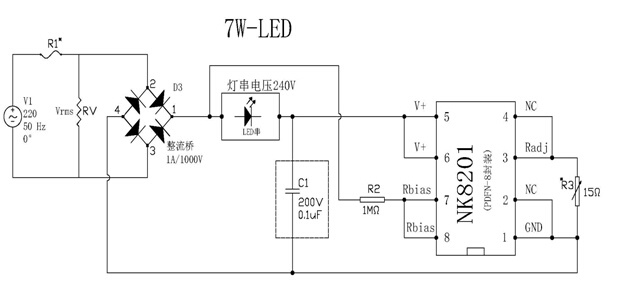

2. 7W长寿命方案应用原理图
