7.4V恒流太阳能控制器-20W

该系列产品为太阳能充放电控制器，可应用于太阳能路灯、景观灯等灯具系统，具备多种工作模式，实现太阳能灯具恒流控制。

Category：

LED太阳能控制器

恒流PWM控制器(6.4V/7.4V/11.1V/12.8V)

产品咨询：

0510-88102118

Message

Products

Product Description
技术参数
使用建议
测试报告

- Commodity name: 7.4V恒流太阳能控制器-20W
- Commodity ID: 1035493842536456192
该系列产品为太阳能充放电控制器，可应用于太阳能路灯、景观灯等灯具系统，具备多种工作模式，实现太阳能灯具恒流控制。
- 适合2串三元锂电池（7.4V），支持红外遥控 /2.4G无线遥控
- 操作简单，精确设置
- 全防水金属外壳，IP97防水等级
- 具有过充、过放等多重保护功能
- 具有智能功率，根据电量自动调节负载功率
- 负载多时段调光及晨亮设计，工作时间6H-12H可自由设置，功率25%-100%可设

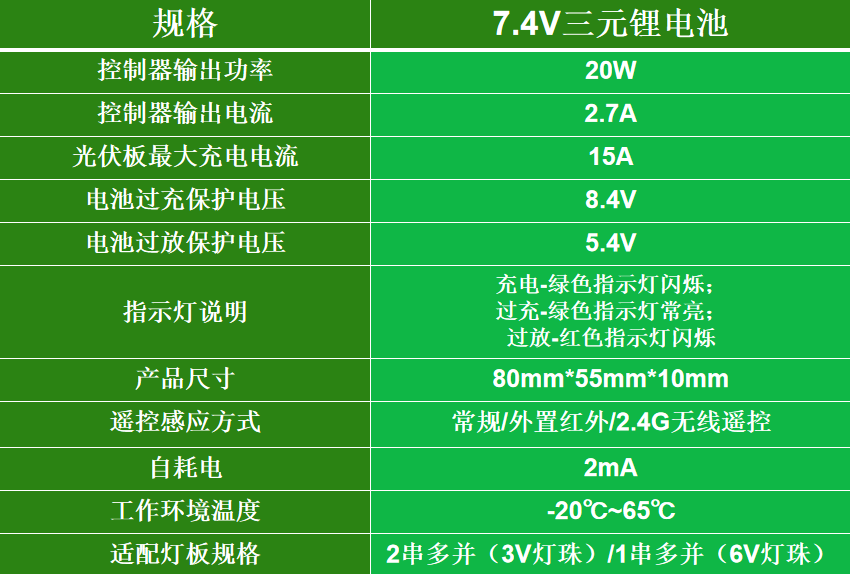

技术参数：
安装说明：

①　将光源的正、负极接到对应的红、黑线上；

②　将电池的正、负极接到对应的红、黑线上；

③　将光伏板的正、负极接到对应的红、黑线上，当光伏板进入黑夜状态后，控制器进入放电状态，灯开启；当光伏板进入白天状态后，灯熄灭；当光伏板受到阳光照射时，控制器进入充电状态；

④　确认控制器指示灯显示状态，红灯闪烁代表处于过放状态，绿灯闪烁代表处于充电状态，绿灯常亮代表处于过充状态。

⑤　确保电池和光源板之间的电缆长度尽可能短，防止电缆上的压降过高引起误判。

现场故障检测及处理办法

整灯装配完成后，光源板不亮灯？

A、检查LED模组与控制器设置参数是否匹配。

B、检查控制器、光源板、电池、光伏板接线是否正确。

C、测试电池是否有电。

D、检查测试方法是否与“快速测试方法”一致。

白天接光伏板灯不灭？

A、测试S+、S-电平是否异常。

B、检查光伏板电缆是否焊反。

C、检查光伏板正负极是否接反。

灯具安装完成后正常工作几天后不亮？

A、检测电池是否处于欠压状态，如果是，则属于正常现象，查询近期是否长期处于阴雨天，此灯安装位置和光伏板角度是否合理。

B、检测光源板上的指示灯在白天状态能否正常充电。

C、检查系统接线是否正常。
